1.0. مقدمة

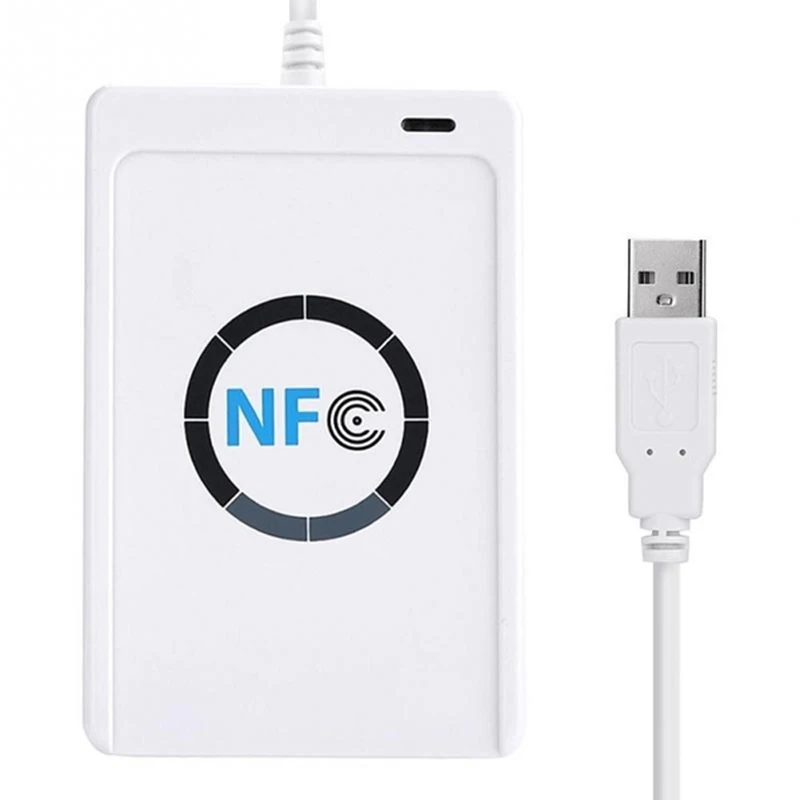

و ACR122U هو قارئ بطاقات/الكاتب الذكية المرتبطة بالكمبيوتر التي تم تطويرها على تكنولوجيا الاتصال 13.56 MHz. إنه أول قارئ بطاقات/كاتب متوافق مع CCID في العالم يتبع كل من ISO 14443 و ISO 18092. تم تصميم هذا الجهاز لدعم ليس فقط MI-FA و ISO 14443 بطاقات نوع أ و ب ولكن أيضا فليكا و بطاقات شعارات NFC. باستخدام ما يصل إلى 424 Kbps سرعة القراءة/الكتابة للوصول إلى علامة NFC وتصل إلى 12 Mbps لسرعة USB كاملة ، يمكن لـ ACR122U قراءة بكفاءة من والكتابة إلى بطاقات/علامات تماس مختلفة. كما أنه متوافق مع PC/SC والذي يسمح بالتبادل بين التطبيقات والمنصات المختلفة. يمكنك تجربة الراحة في استخدام ACR122U ، مع حجمها الصغير ومختلف
الميزات التي يقدمها ، لتطبيقات مثل الدفع ، والتحكم في الوصول ، والوقت والحضور ، والنقل الجماعي.

2.0. الميزات
• واجهة USB سرعة كاملة
• CCID المتوافقة
• الذكية قارئ بطاقات:
* سرعة القراءة/الكتابة تصل إلى 424 كيلوبت في الثانية
* المدمج في هوائي للوصول إلى العلامة تماس ، مع بطاقة القراءة المسافة تصل إلى 50 مللي متر (اعتمادا على نوع العلامة)
* يدعم ISO 14443 الجزء 4 نوع أ وبطاقات B ، MI-FA الكلاسيكية ، فيليكا ، وجميع الأنواع الأربعة من NFC (ISO/IEC 18092 العلامات)
* المدمج في ميزة المضادة للتصادم (يتم الوصول إلى علامة واحدة فقط في أي وقت)
• المدمج في الأجهزة الطرفية:
* مصباح LED ثنائي اللون يمكن السيطرة عليه من قبل المستخدم
* الجرس يمكن السيطرة عليها من قبل المستخدم
• واجهة برمجة التطبيقات:
* يدعم الكمبيوتر/SC
* يدعم CT-API (من خلال المجمع على رأس الكمبيوتر/SC)
• يدعم أندرويد™ 3.1 وفي وقت لاحق1
• متوافق مع المعايير التالية:
* EN 60950/IEC 60950

* ISO 14443
* ISO 18092
* PC/SC
* CCID
* CE
* FCC
* بنفايات 2
* تصل
* VCCI (اليابان)
* KC (كوريا)
* مايكروسوفت® WHQL

الخصائص الفيزيائية
أبعاد. ................................... 98.0 مللي متر (L) x 65.0 مللي متر (W) x 12.8 مللي متر (H)
الوزن ............................................ 70g
اللون. ............................................. اللؤلؤ الأبيض
USB المضيف واجهة
بروتوكول .......................................... USB CCID
موصل نوع .............................. معيار نوع A
مصدر الطاقة ................................. من USB ميناء
سرعة ............................................. سرعة USB كاملة (12 ميجابت في الثانية)
توريد الجهد ............................... 5 V
العرض الحالي. ............................. ماكس. 200 أماه
كابل طول .................................. 1.0 m ، الثابتة
تماس البطاقة الذكية واجهة
القياسية. ....................................... ISO/IEC 18092 NFC ، ISO 14443 نوع A & B ، MI FA ، FeliCa
بروتوكول .......................................... ISO 14443 T = CL للبطاقات المتوافقة مع ISO 14443-4
. ...................................................... T = CL مضاهاة ل MI- FA كلاسيك ، ISO 18092 ، فيليكا و بطاقات شعارات NFC
تردد التشغيل. .................... 13.56 MHz
مسافة التشغيل. ....................... حتى 50 مللي متر (حسب نوع العلامة)
البطاقة الذكية قراءة/كتابة السرعة ....... 106 Kbps, 212 Kbps, 424 Kbps
هوائي حجم .................................. 50 مللي متر x 40 مللي متر
بنيت-في ملحقات
LED ................................................ 1 ثنائية اللون: الأحمر والأخضر
الطنان ............................................ رتيبة
واجهة برمجة التطبيقات
وضع ربط الكمبيوتر .............................. PC/SC
. ...................................................... CT-API (من خلال مغلفة على رأس الكمبيوتر/SC)
ظروف التشغيل
درجة الحرارة. ................................. 0 درجة مئوية-60 درجة مئوية
الرطوبة. ........................................ الحد الأقصى 90% (عدم التكثيف)
MTBF. ............................................ 408,500 ساعة
شهادات/الامتثال
EN 60950/IEC 60950 ، ISO 14443 ، ISO 18092 ، USB السرعة الكاملة ، الكمبيوتر/SC ، CCID ، CE ، FCC ، RoHS 2 ، REACH
VCCI (اليابان), KC (كوريا), مايكروسوفت® WHQL
